WM9832 无线数字量输入输出模块(Pexus Edge)

产品概述

WM9832 是 Pexus Edge 无线远程 I/O 系列中的一款 2.4G 私有协议无线数字量模块,提供 4 路可配置数字输入/输出(IO1~IO4)+ 4 路数字输出(O5~O8),共 8 路信号通道。本模块需与 WM8232 无线接收机配套使用。模块支持 DC 9~36V 工业宽压供电,内置断电后备续航电路;后备输出常态持续输出 DC 24V / 最大 200mA,外部主电断电后仍继续输出,后备输出及无线通信可维持 ≥3s,可适配碳刷设备短时供电不稳、瞬时掉电等工业工况。

模块通讯核心采用高集成度、低功耗 2.4GHz 无线射频芯片(CH592),物理层复用 Bluetooth Low Energy(BLE 5.4)标准调制解调规范,链路层采用基于底层 RF_PHY 接口的深度定制 2.4G 私有协议,实现高频宽、低延迟、封闭安全的数据传输,上报回报率 10Hz


面板结构与引脚定义

模块整体规格

本模块为 4 路可配置数字输入输出(IO1~IO4)+ 4 路数字输出(O5~O8)无线 IO 模块,支持 DC 9~36V 宽压供电,内置断电后备续航电路;后备输出常态持续输出 DC 24V / 最大 200mA,外部主电断电后仍继续输出,后备输出及无线通信可维持 ≥3s。

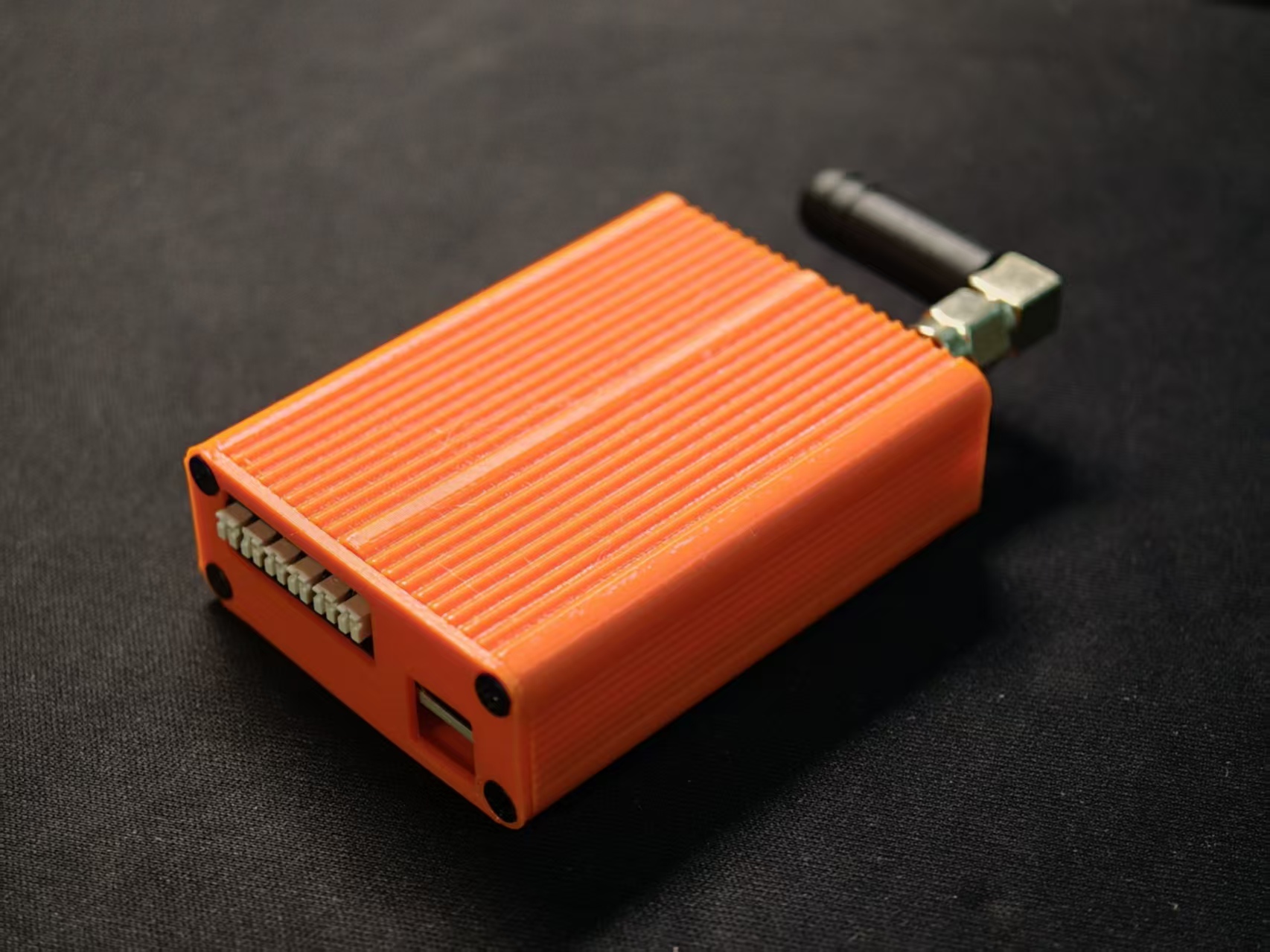

WM9832 实物图图 1:WM9832 实物图(含天线)

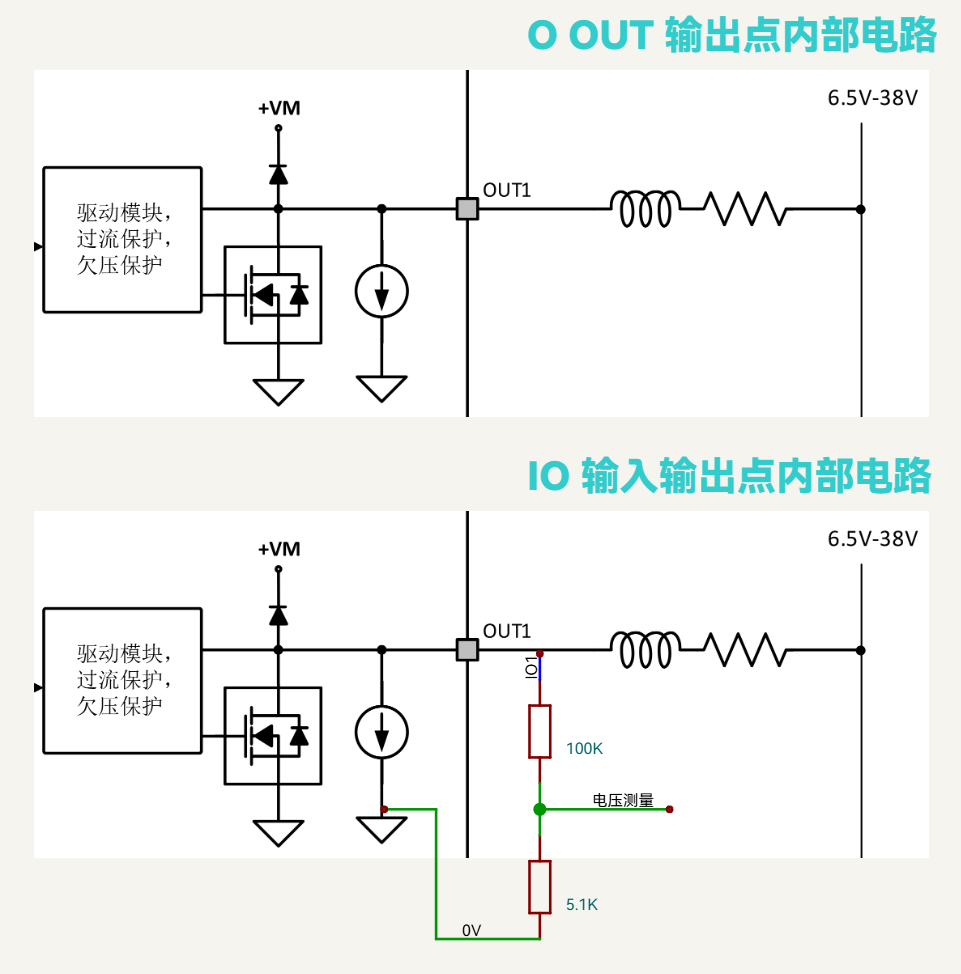

内部引脚原理图图 2:WM9832 内部引脚原理图

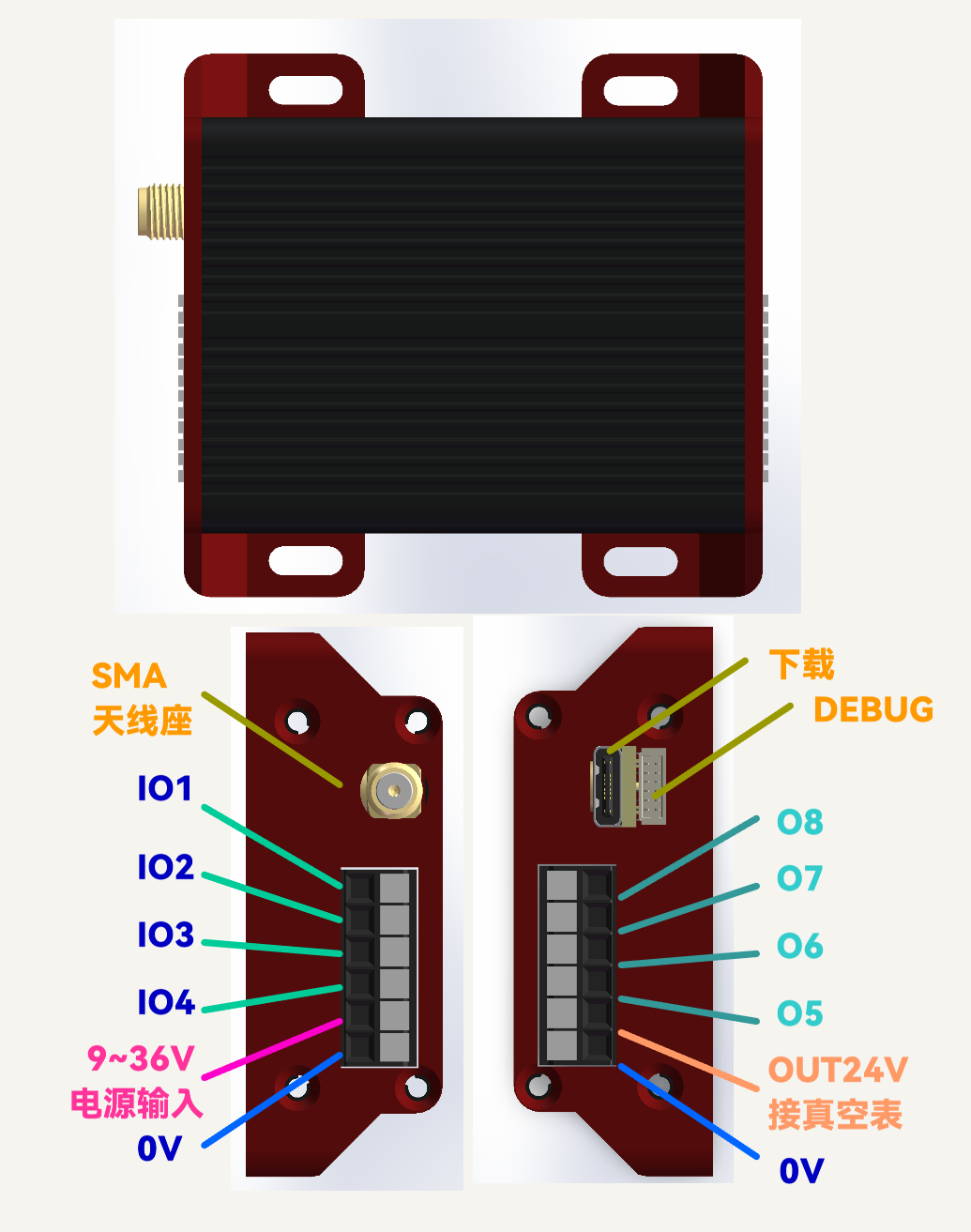

外部引脚对照图图 3:WM9832 外部引脚对照图

引脚功能对照表

引脚序号引脚标识功能定义功能说明
1IO1可配置输入输出 1软件切换数字输入 / 数字输出,支持电平采集与负载驱动
2IO2可配置输入输出 2软件切换数字输入 / 数字输出,支持电平采集与负载驱动
3IO3可配置输入输出 3软件切换数字输入 / 数字输出,支持电平采集与负载驱动
4IO4可配置输入输出 4软件切换数字输入 / 数字输出,支持电平采集与负载驱动
59~36V电源正极模块主供电输入,额定电压 DC 9~36V
60V电源地模块公共电源地,所有信号、负载必须共地
7O5数字输出 5纯输出通道,驱动开关量负载
8O6数字输出 6纯输出通道,驱动开关量负载
9O7数字输出 7纯输出通道,驱动开关量负载
10O8数字输出 8纯输出通道,驱动开关量负载
11OUT 后备后备输出常态持续输出 DC 24V / 最大 200mA;主电断电后继续输出,配合无线通信维持 ≥3s 工作时长
120V信号地IO、后备输出回路专用公共地

引脚功能综述

  • 可配置 IO 通道(IO1~IO4):双向多功能通道,软件自由切换数字输入、数字输出模式,兼顾信号采集与负载控制需求。
  • 数字输出通道(O5~O8):纯输出通道,用于驱动开关量负载,内置续流保护与负载开路诊断。
  • 供电与后备电路:DC 9~36V 工业宽压供电;后备输出常态持续输出 DC 24V / 最大 200mA,内置储能后备电路,针对碳刷设备瞬时掉电、供电波动工况,主电断开后仍继续输出,保障后备输出供电、无线通信持续工作 ≥3 秒。

引脚使用通用规范

CAUTION

  • 所有信号引脚、后备输出引脚必须与模块 0V 可靠共地,否则会出现电平采样异常、输出驱动失效、后备功能异常等问题。
  • 模块仅支持 DC 9~36V 电压输入,禁止超压、反压接入,避免损坏设备。
  • 后备输出为常态持续输出;断电后继续输出为短时续航功能,仅用于工况容错适配,不支持长期带载工作。

警告

后备输出(OUT 后备)为独立输出端口,禁止与模块主供电(9~36V)、其他信号 / 输出端口并联或回接,否则可能损坏模块或导致后备功能失效。


端口功能详解

本模块搭载 4 路可配置输入输出 IO(IO1~IO4)+ 4 路数字输出 O(O5~O8),共 8 路信号通道。所有输出通道均内置硬件级负载开路诊断功能,用于实时检测负载断线、脱落等异常状态。

IO1~IO4 可配置端口

数字输入模式

端口切换为输入模式时,关闭输出驱动,仅用于外部电平采集。

  • 通过端口电平检测外部设备拉低、悬空、拉高三种状态;
  • 输入触发阈值软件可调,适配不同传感器、开关信号;
  • 支持宽电压输入采集范围 9~36V。

微弱静态电流说明:端口在工作状态下存在固定的微弱静态诊断电流(典型值 30µA),属于产品正常检测机制,用于提升故障识别精度。外接高阻信号时需注意信号驱动能力,避免微弱电平偏移导致采样误判。

数字输出模式

端口切换为输出模式时,可对外驱动开关量负载,内置续流保护电路,适配电磁阀、继电器等感性负载,单路最大持续驱动电流 400mA

输出关闭状态下,端口依然保留固定微弱诊断电流,用于持续监测负载是否断线。

O5~O8 数字输出端口

O5~O8 为专用数字输出端口,用于驱动开关量负载。

  • 单路最大持续驱动电流 400mA;
  • 内置续流保护电路,适配电磁阀、继电器等感性负载;
  • 内置负载开路诊断,输出关闭时保留 30µA 诊断电流。

CAUTION

禁止直接驱动电机类负载,电机冲击电流与反向电动势易损坏端口,需外接继电器、接触器等扩容开关器件转接。

输出端口 LED 微亮现象说明

本产品所有输出通道(IO1~IO4 配置为输出时及 O5~O8)出厂默认开启负载开路智能诊断功能。输出关闭状态时,端口会持续输出 30µA 恒定微弱电流,用于全天候检测负载断线、脱落故障。该电流属于正常产品功能,并非漏电或故障:

  • 普通负载无任何影响;
  • 高效率 LED 负载因灵敏度极高,微小电流即可引发关灯后微弱微光现象。

工程标准解决方案:在 LED 负载两端并联泄放电阻,让微弱诊断电流从电阻旁路释放,彻底消除微光。

  • 推荐阻值:4.7kΩ ~ 10kΩ;
  • 效果:旁路后 LED 两端电压极低,完全低于导通阈值,关灯彻底无余光。

端口特性对比表

功能项IO1~IO4(可配置输入输出)O5~O8(数字输出)
数字输出控制支持支持
数字输入采集支持,阈值软件可调不支持
断线诊断电流典型 30µA(输出模式常态开启)典型 30µA
悬空 / 拉低状态检测支持不支持
适用场景信号采集 + 负载控制双向场景纯负载控制场景

重要使用须知

  • 诊断电流为产品正常故障检测功能,不可关闭,用于保障现场断线可被系统及时识别。
  • IO 输入模式严禁长期接入高阻微弱信号,避免采样不稳定。
  • LED 负载必须外接并联电阻消除微光,属于标准工程接法。
  • 白炽灯等冷态电阻小、启动冲击电流大的负载不宜直接驱动:冷态电阻小、发热后增大的特性会导致上电瞬间过流触发保护,无法点亮。

无线通讯方案

通讯核心

模块通讯核心采用高集成度、低功耗 2.4GHz 无线射频芯片 CH592。系统在物理层(PHY)严格遵循并复用 Bluetooth Low Energy(BLE 5.4) 标准调制解调规范,链路层摒弃通用标准,采用基于底层 RF_PHY 接口的深度定制 2.4G 私有协议,实现高频宽、低延迟、封闭安全的数据传输。

本模块需与 WM8232 无线接收机配套使用,由接收机接收并还原模块上报的 I/O 状态。

无线射频参数

参数规格
工作频段2.4GHz ISM(2400 ~ 2483.5 MHz)
信道划分40 个射频信道,2MHz 信道间隔(3 个发现信道 + 37 个数据信道)
传输速率1Mbps / 2Mbps
发射功率-20dBm ~ +4.5dBm(约 2.8mW,支持动态功率调整)
接收灵敏度-95dBm
上报回报率10Hz
协议栈私有 2.4G 协议(RF_PHY),非标准 BLE 广播 / 连接协议
数据加密硬件级 AES 加密引擎

网络共存与抗干扰

针对企业内部高密度部署的 Wi-Fi(2.4GHz / 5GHz)及其他办公无线设备,本系统具备良好的网络共存性:

  • 动态信道避障机制:实时监测 40 个信道状态,检测到干扰或高流量时动态切换至最佳空闲信道,主动避让企业核心网络。
  • 极低空中占空时间(Air-Time):得益于 2Mbps 高速率,以微秒级时间完成收发后立即进入休眠,极大降低对公共 2.4G 频段的时间占用。
  • 受限发射功率:最高发射功率 +4.5dBm,覆盖范围严格控制在单台设备操作物理区域内,信号衰减快,不穿透墙壁或楼层干扰相邻区域。

数据安全与加密

  • 私有协议壁垒:不使用公开 BLE 广播与连接协议栈,直接调用 RF_PHY 开发闭源私有协议,市面标准蓝牙抓包工具、嗅探器或智能手机均无法解析甚至无法识别数据包格式。
  • 硬件级 AES 加密:业务数据载荷通过芯片级硬件加密引擎进行 AES 高强度加密,即便近距离捕获 2.4G 电磁波信号,也无法还原与解密真实载荷内容。

电磁暴露与健康

  • 远低于豁免标准的发射功率:最高 +4.5dBm(约 2.8mW),低于 ICNIRP 及 FCC/CE 对 2.4GHz 便携设备 20mW 的 SAR 豁免阈值,峰值辐射量仅为普通智能手机(约 200mW)的百分之一。
  • 极低占空比工作机制:仅在极短瞬间唤醒射频收发器,天线绝大部分时间处于断电或静默状态,时均电磁暴露量趋近于零。

合规性认证

认证标准 / 编号
BQB(Bluetooth SIG)Listing Details 142898(底层射频收发器、基带及链路控制技术)

底层射频技术已完整通过蓝牙技术联盟官方 BQB 认证,证明其物理层电磁行为、频率容差、发射频谱辐射等指标符合国际 2.4G 射频合规标准。


产品参数

电气特性

参数典型值说明
负载诊断静态电流30µA所有输出通道常态有效,用于断线检测
IO 输入电压范围9~36V仅 IO1~IO4 输入模式
输出负载电压范围9~36V全部 8 路通道
单路输出最大驱动电流400mA单路通道持续负载电流上限,禁止超流使用
内置续流保护支持适配感性负载,吸收反向电动势,保护端口电路

电源参数

参数规格
主供电电压DC 9~36V
后备输出DC 24V / 最大 200mA(常态持续输出,外部主电断电后仍继续输出)
断电后备续航≥3s(外部主电断电后,后备输出及无线通信维持)

功能特性

功能支持情况
负载开路智能诊断支持(30µA 诊断电流,常态开启)
断线 / 脱落检测支持
输入阈值软件可调支持
后备输出DC 24V / 最大 200mA(常态持续输出)
断电后备续航支持(≥3s)
2.4G 私有协议支持(BLE 5.4 PHY + RF_PHY 私有协议)
硬件级 AES 加密支持
上报回报率10Hz

物理特性与环境适应性

规格说明

以下参数以正式发布的产品数据手册为准。

项目规格
外形尺寸(宽×高×深)60 × 21.8 × 80 mm(含天线)
重量以实际产品为准
防护等级以实际产品为准
安装方式以实际产品为准
工作温度以实际产品为准
存储温度以实际产品为准

WM9832 外形尺寸图图 4:WM9832 外形尺寸图(单位:mm)


接线与使用

电源接线

使用 DC 9~36V 电源模块,参照引脚定义将电源接好,同时可靠接地。

CAUTION

接线前必须切断所有外部供电电源。

NOTICE

  • 所有信号引脚、后备输出引脚必须与模块 0V 可靠共地;
  • 禁止超压、反压接入;
  • 输出通道禁止直接驱动电机类负载,电机负载必须外接继电器、接触器驱动。

订购信息

产品型号描述
WM9832无线数字量输入输出模块(4IO + 4DO,2.4G 私有协议,10Hz 回报率)

版本历史

版本日期变更说明
V1.02026-08初始版本
